钢格板

钢格板

热度:
所属分类:金属网系列
手机:153-8888-9990
联系人:张总立即在线沟通
Q Q:1582178880
座 机:0871-6333 3456
地 址:云南省昆明市官渡区小石坝工业园区(阿拉收费站旁)

产品详情:

联系电话:153-8888-9990 张总

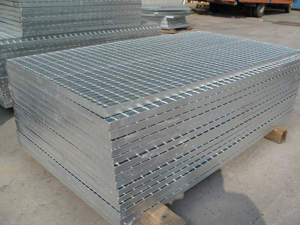

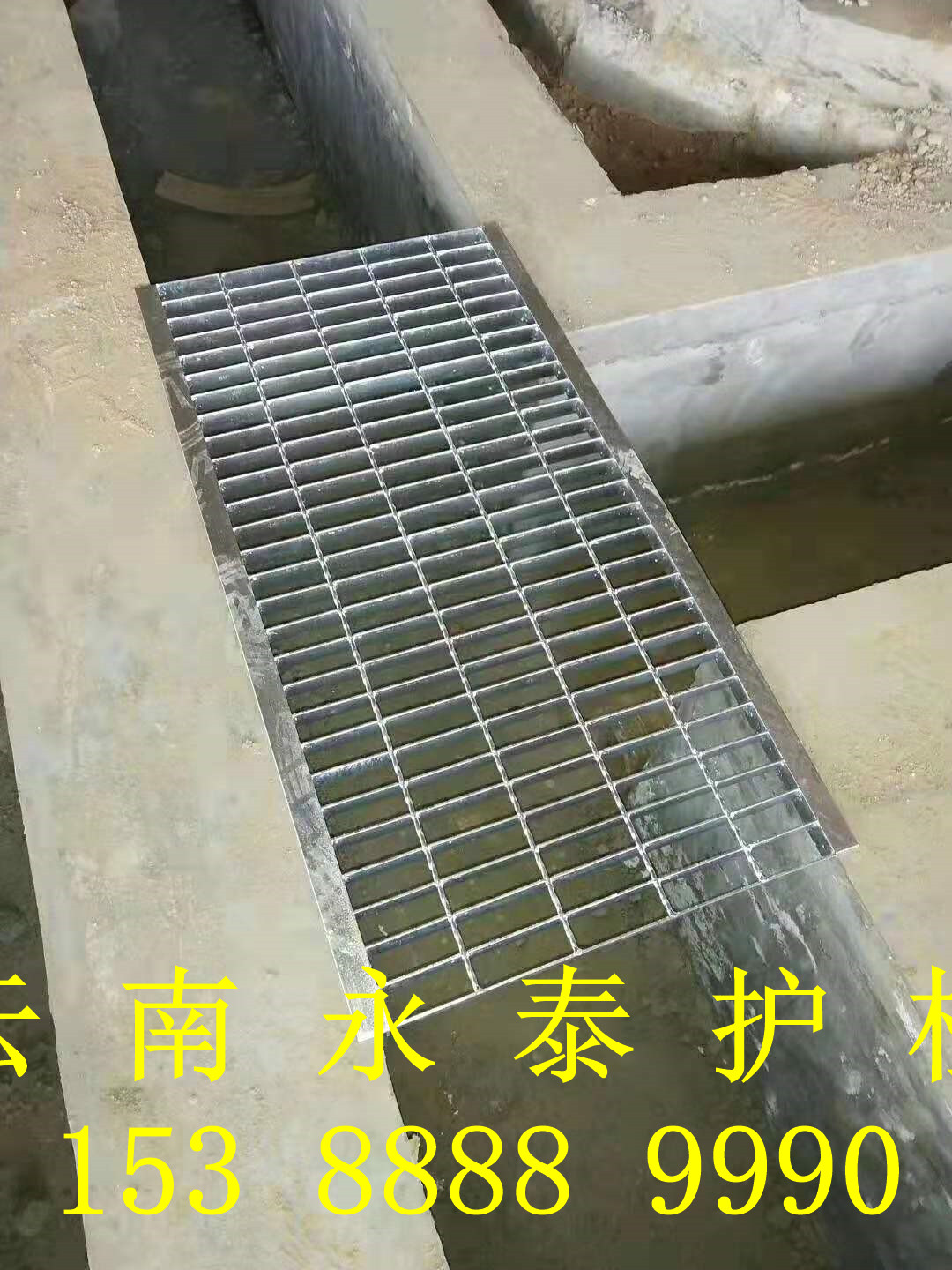

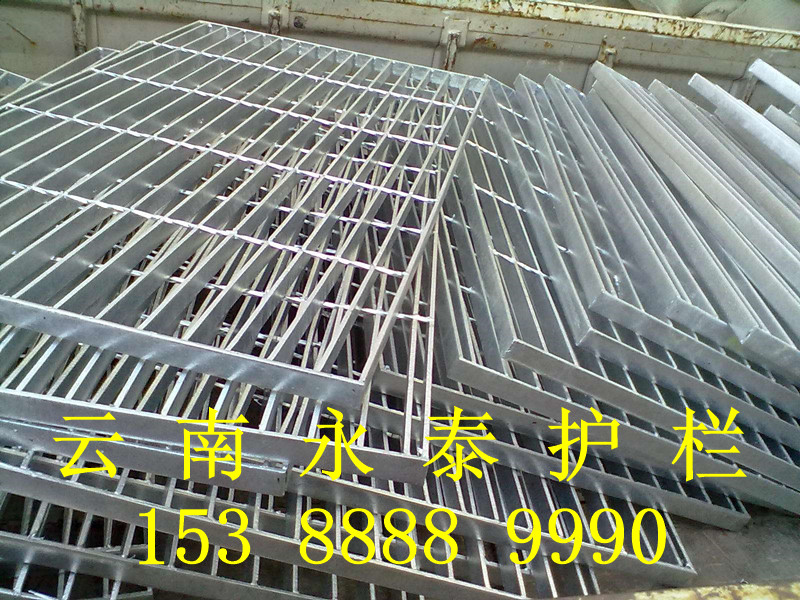

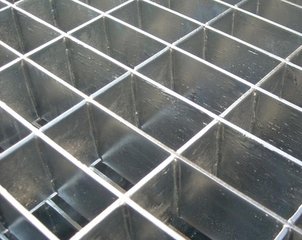

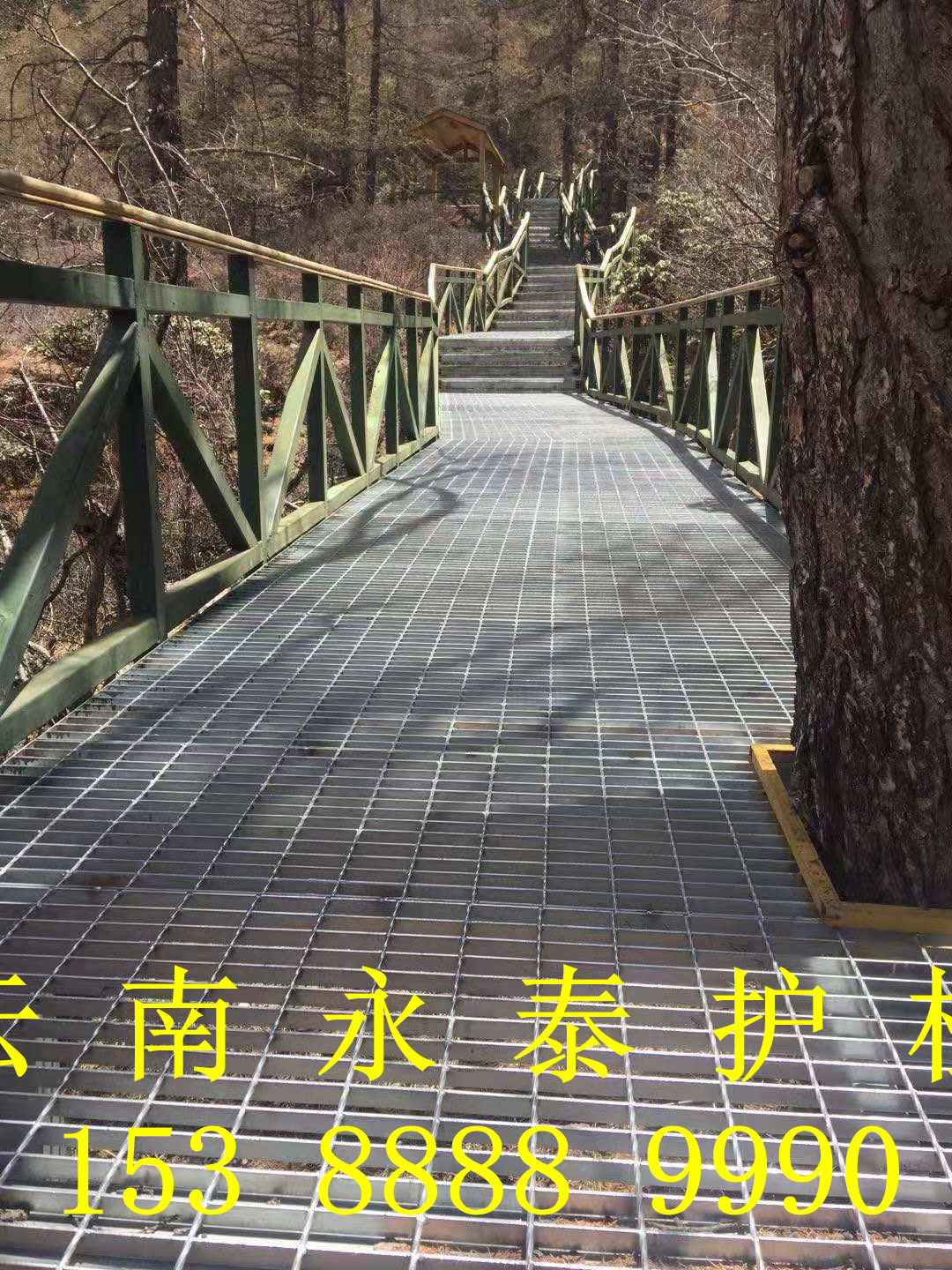

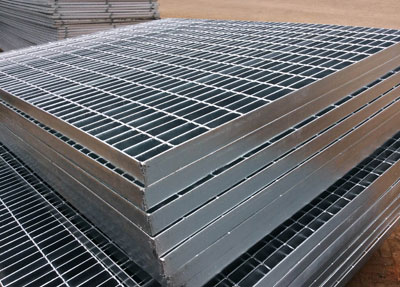

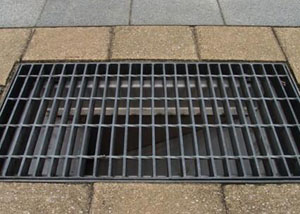

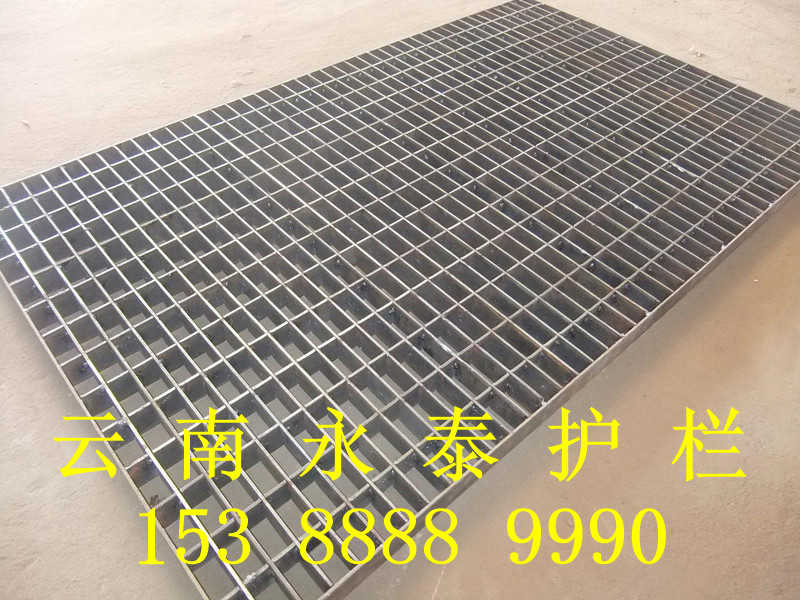

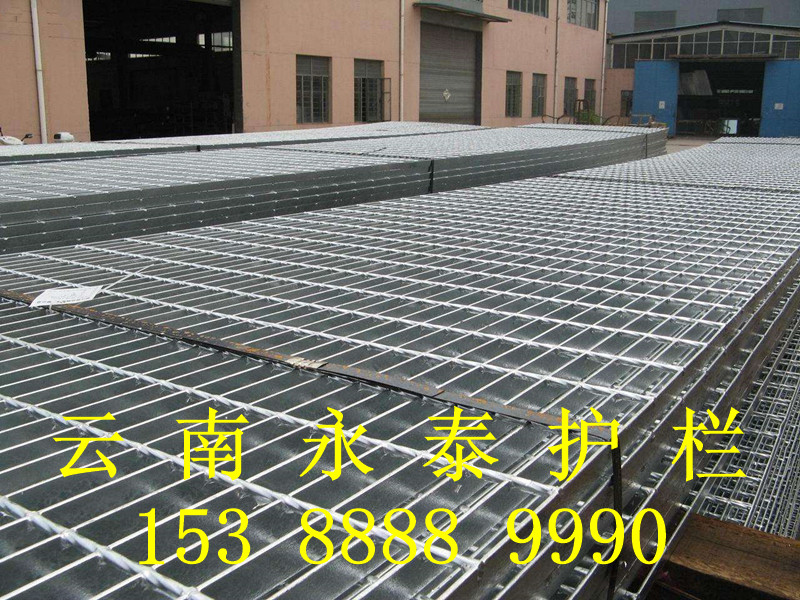

   钢格板是用扁钢按照一定的间距和横杆进行交叉排列,并且焊接成中间带有方形格子的一种钢铁制品,钢格板一般采用碳钢制作,表面热镀锌,可以起到防止氧化的作用。广泛应用在合金,建材,电站,锅炉。造船。石化,化工及一般工业厂房、市政建设等行业,具有通风透光、防滑,承载力强,美观耐用,易于清扫,安装简便等优点。



                                                 压焊钢格板结构图

钢格板型号表示方法
   钢格板的型号,根据承载扁钢规格、承载扁钢与横杆的组合间距、钢格板的结构形式,承载扁钢外型、以及表面处理的状态等不同,形成多种规格,型号表示方法如图所示




  企振钢格板产品系列

   系列一:该系列钢格板扁钢的中心间距是30mm    由于钢格板的承受力是扁钢决定的,该系列的钢格板间距最小,承受力最强。应用最广泛。如图所示




      系列二:该系列钢格板扁钢的中心间距是40mm  它比系列一的钢格板用料少,重量轻,性价比高。主要用与跨度比较小的场合,是最理想的类型。如图所示




      系列三:该系列钢格板扁钢的中心间距是60mm  最适合采矿工业和其他工程的需求,使用该系列的钢格板,横杆间距选用不要间距100mm的钢格板。如图所示




钢格板的特点

   u节省材料:承受相同荷载条件下最省材料的方式,相应地,可减少支承结构的材料。
  u减少投资:省材料,省人工,省工期,免清洁和维护。
  u施工简便:在预安装好的支承上用螺栓夹固定或焊接固定,一人即可完成。
  u节省工期:产品无需现场再加工,安装非常迅速。
  u经久耐用:出厂前经热浸锌防腐处理,耐冲击和重压能力强。
  u现代气派:外形美观,设计规范,通风透光,给人以整体流畅的现代感受。
  u结构轻便:用材少,结构轻,且易于吊装。
  u防积污物:不积雨水,冰雪和灰尘。
  u减少风阻:因通风好,遇大风风阻小,减少风力破坏。
  u设计简便:无需小支梁,结构简单,设计简化;无需设计钢格板详图,只注明型号即可,厂方可代客户设计排图。

钢格板重量计算公式
    钢格板的重量是指经过包边和表面处理(非表面处理的除外)后的理论重量。由于包边、开孔和切口的不同,实际重量与理论重量会出现差异。在工业平台钢格板自重计算及钢格板交付结算中,统一以理论重量为计算依据。对于长度小于1米的钢格板例如沟盖板或者需要作特殊包边的钢格板,由于包边板的增加,重量会随着增加。用扁钢包边,钢格板长度不小于1米时,按下面公式计算钢格板理论重量:

    Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6………………

    式中: Wt—钢格板重量,单位为千克每平方米(kg/m2); t1—承载扁钢宽度,单位为毫米(mm); b1—承载扁钢厚度,单位为毫米(mm); N1—每米钢格板中承载扁钢条数; t2—横杆宽度,单位为毫米(mm); b2—横杆厚度,单位为毫米(mm); N2—每米钢格板中横杆条数; t3—包边扁钢宽度,单位为毫米(mm); b3--包边扁钢厚度,单位为毫米(mm); ρ—材料密度,单位为千克每立方米(kg/m3);钢材密度按7850kg/m3计算; µ--表面处理增重系数;热浸锌增重按1.06计算

钢格板的面积计算

      1、在没有图纸、按用户规定尺寸加工的,面积为实际交付钢格板的数量乘以宽度和长度的总 和,它包含开孔和切口部分。
     2、提供图纸为用户设计的,面积按图纸上总的外围尺寸计算,它包括开孔和切口部分。
     3、对于异钢格板,如图所示面积为宽(W)×长(L),不扣除切口部分。





钢格板常用型号重量表



             平面型扁钢中心间距30mm               平面型扁钢中心间距40mm
 型号  黑钢尺寸mm  横杆间距mm  自重kg/m2 型号  黑钢尺寸mm  横杆间距mm  自重kg/m2
G605/30/100  60*5  100  82.9 G605/40/100  60*5  100  64.1
G605/30/50  50  85.7 G605/40/50  50  67
G555/30/100  55*5  100  76.2 G555/40/100  55*5  100  59
G555/30/50  50  79 G555/40/50  50  61.8
G505/30/100  50*5  100  69 G505/40/100 50*5   100  53.9
G505/30/50  50  72.4 G505/40/50  50  56.7
G455/30/100  45*5  100  62.9 G455/40/100  45*5  100  47
G455/30/50  50  65.7 G455/40/50  50  49.8
G405/30/100  40*5  100  56.2 G405/40/100  40*5  100  42.1
G405/30/50  50  59 G405/40/50  50  44.9
G403/30/100  40*3  100  34.9 G403/40/100  40*3  100  26.1
G403/30/50  50  37.7 G403/40/50  50  29.2
G355/30/100  35*5  100  49.5 G355/40/100  35*5  100  38.5
G355/30/50  50  52.3 G355/40/50  50  41.3
G353/30/100  35*3  100  30.8 G353/40/100  35*3  100  24.2
G353/30/50  50  33.6 G353/40/50  50  27
G325/30/100  32*5  100  45.5 G325/30/100  32*5  100  34.2
G325/30/50  50  48.4 G325/40/50  50  37.1
G323/30/100  32*3  100  28.4 G323/40/100  32*3  100  21.7
G323/30/50  50  31.3 G323/40/50  50  24.5
G255/30/100  25*5  100  36.2 G255/40/100  25*5  100  27.4
G255/30/50  50  39 G255/40/50  50  30.2
G253/30/100  25*3  100  22.8 G253/40/100  25*3  100  17.5
G253/30/50  50  25.7 G253/40/50  50  20.4
G205/30/100  20*5  100  29.5 G205/40/100  20*5  100  22.5
